Con la transformación y mejora de la fabricación y el rápido desarrollo de la logística inteligente, la aplicación de AGV (vehículos guiados automatizados) se ha expandido rápidamente desde almacenes tradicionales con entornos controlados hasta escenarios cada vez más complejos, como talleres de fabricación, terminales portuarias y áreas de inspección al aire libre. La expansión de los escenarios de aplicación y las frecuentes transiciones entre entornos, especialmente el funcionamiento en interiores-a-exteriores, imponen requisitos mucho más altos en cuanto a la adaptabilidad ambiental de los AGV. Entre estos factores, la adaptabilidad de la superficie de la carretera es particularmente crítica.
Como estructura mecánica central que garantiza un movimiento suave del vehículo, una capacidad de carga confiable y una larga vida útil de la unidad motriz, el diseño racional y la selección de estructuras flotantes-que absorben los impactos desempeñan un papel decisivo. Para cumplir con diferentes diseños de chasis y requisitos de carga, se han desarrollado varios tipos de estructuras de suspensión flotante. Este artículo revisa sistemáticamente estructuras flotantes -que absorben impactos de AGV comunes, analiza sus mecanismos de trabajo, limitaciones de diseño y características de rendimiento, y proporciona referencias teóricas y orientación práctica para el diseño y selección de sistemas de suspensión.
1. Funciones principales de las estructuras flotantes-que absorben impactos
El objetivo fundamental de una estructura flotante-que absorbe los impactos es garantizar el funcionamiento estable del AGV en superficies de carreteras irregulares y complejas. Este objetivo se logra a través de tres mecanismos estrechamente relacionados.
(1) Garantizar el contacto coordinado con el suelo del sistema de ruedas
En configuraciones de AGV de múltiples-ruedas, si la rueda motriz se instala en una posición más sobresaliente que las ruedas auxiliares para garantizar la tracción, las ruedas auxiliares pueden perder contacto con el suelo. Esto conduce a una concentración excesiva de la carga en la unidad motriz, lo que reduce la capacidad de carga útil efectiva y afecta significativamente a la estabilidad de conducción.

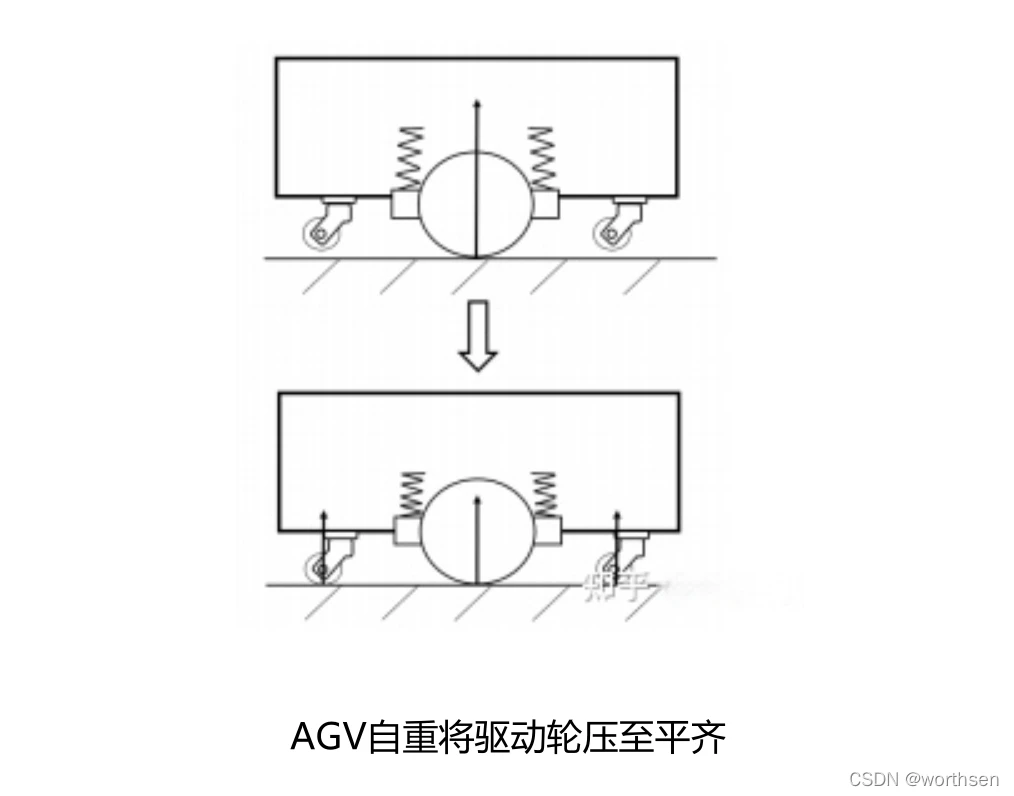

Al introducir libertad elástica a través de resortes de suspensión, la estructura flotante-que absorbe los impactos permite que la unidad motriz se mueva verticalmente. Bajo el peso propio-del AGV, la rueda motriz se puede presionar hacia atrás a la misma altura que las ruedas auxiliares, lo que permite que todas las ruedas entren en contacto con el suelo simultáneamente. Esto garantiza una tracción suficiente para la rueda motriz y al mismo tiempo permite que las ruedas auxiliares compartan parte de la carga, lo que da como resultado una distribución optimizada de la carga en todo el vehículo.
(2) Adaptación a las irregularidades y obstáculos de la carretera.
Al operar en superficies irregulares sin absorción de impactos, la rueda motriz puede perder tracción en las depresiones o quedar rígidamente levantada por obstáculos, lo que provoca vibración, desviación o inestabilidad del vehículo. Con una suspensión flotante, el resorte permite que la rueda motriz siga continuamente el perfil de la superficie de la carretera.
Al encontrar una protuberancia, la compresión del resorte impide que la unidad motriz levante rígidamente todo el vehículo. Al pasar sobre una depresión, la fuerza de restauración del resorte empuja la rueda motriz hacia abajo para mantener el contacto con el suelo. Esto garantiza una tracción continua y un comportamiento de conducción estable en diferentes condiciones de la carretera.
(3) Amortiguación de cargas de impacto y protección de la unidad motriz
Las irregularidades y los obstáculos de la carretera generan cargas de impacto transitorias que se transmiten directamente al motor, la caja de cambios, los cojinetes y otros componentes críticos. Con el tiempo, estas cargas aceleran el desgaste y las fallas.
El resorte de suspensión absorbe y amortigua la energía del impacto mediante deformación elástica, convirtiendo cargas de impacto repentinas en energía elástica liberada gradualmente. Esto reduce significativamente las cargas máximas transmitidas a la unidad motriz, lo que extiende la vida útil de los componentes y reduce los costos de mantenimiento.
2. Restricciones de diseño y modelado matemático (formato de texto-sin formato)
Para lograr de manera confiable las funciones anteriores,-las estructuras flotantes que absorben impactos deben satisfacer una serie de restricciones mecánicas. La variable central de diseño es la adaptación precisa de la rigidez del resorte k. En función de tres condiciones operativas típicas:-suelo plano, depresiones y protuberancias-las relaciones de diseño clave se establecen a continuación mediante expresiones de texto-sin formato-apto para ingeniería.
Definiciones de parámetros clave
k : rigidez de un solo resorte de suspensión
lambda: altura de protuberancia de la rueda motriz en relación con las ruedas auxiliares
delta: desnivel de la superficie de la carretera (protuberancia=+delta, depresión=-delta)
Delta: precarga del resorte
n : número de resortes por unidad motriz
G : peso total del AGV a plena carga
mu1: coeficiente de fricción entre la rueda motriz y el suelo
mu2 : coeficiente de resistencia a la rodadura del AGV
Fmax1, Fmax1_limit: carga nominal y última de la rueda motriz
Fmax2, Fmax2_limit: carga nominal y última de las ruedas auxiliares
(1) Condición de terreno plano (caso de referencia)
Ésta es la condición operativa más común. Todas las ruedas deben mantener contacto con el suelo, las cargas deben permanecer dentro de los límites nominales y se debe evitar el deslizamiento de las ruedas motrices.
Carga normal de la rueda motriz:
FN1=(Delta + lambda) * n * k
Restricción de carga para la rueda motriz:
FN1<= Fmax1
La carga de la rueda auxiliar FN2 debe satisfacer:
FN2<= Fmax2
(Nota: FN2 se obtiene del equilibrio de fuerzas estáticas del sistema de ruedas en función de FN1 y el peso total del vehículo G.)
Condición antideslizante:
FN1 * mu1 > G * mu2

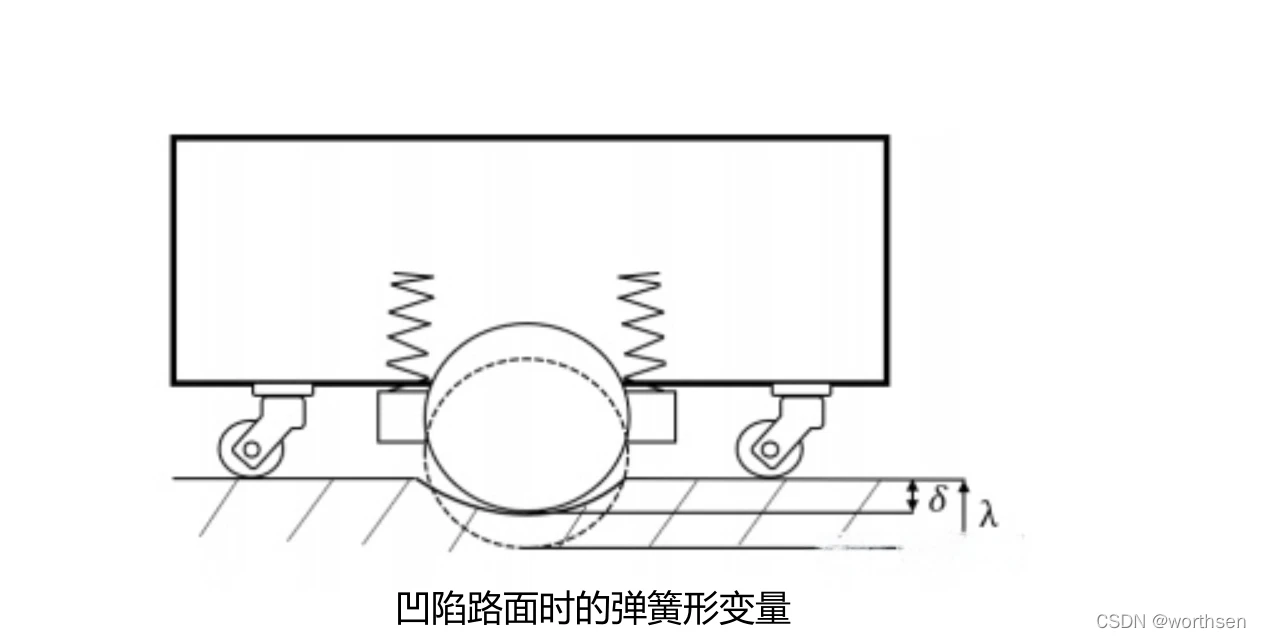

(2) Condición deprimida del camino
En una depresión de la carretera, el resorte se extiende más, reduciendo la carga de las ruedas motrices y aumentando la carga de las ruedas auxiliares. Para evitar la pérdida de contacto de las ruedas motrices, se debe cumplir la siguiente condición geométrica:
lambda > delta
Carga normal de la rueda motriz:
FN1_deprimido=(Delta + lambda - delta) * n * k
Restricciones de carga (se permiten límites-a corto plazo):
FN1_deprimido<= Fmax1_limit
FN2_deprimido<= Fmax2_limit
Condición antideslizante:
FN1_deprimido * mu1 > G * mu2
(3) Condición de la carretera que sobresale
Cuando el AGV encuentra una protuberancia, el resorte se comprime aún más y la carga de la rueda motriz alcanza su valor máximo. La fuerza del resorte no debe levantar todo el vehículo y provocar que las ruedas auxiliares pierdan contacto.
Carga normal de la rueda motriz:
FN1_bump=(Delta + lambda + delta) * n * k
Restricción de contacto-de terreno común
(para una configuración típica de AGV de cuatro-ruedas):
2 * FN1_golpe < G
Restricción de carga (límite de plazo-corto permitido):
FN1_golpe<= Fmax1_limit
(4) Determinación completa del rango de rigidez
Combinando todas las restricciones de desigualdad de las condiciones de la carretera plana, deprimida y sobresaliente, se puede obtener un rango factible para la rigidez del resorte k.
Dentro de este rango factible, se deben seleccionar valores apropiados de precarga del resorte Delta y saliente de la rueda motriz lambda.
En la práctica de la ingeniería, comúnmente se adopta la siguiente pauta:
lambda=(1,5 a 2,0) * delta
Esto proporciona suficiente margen de seguridad en caso de irregularidades de la superficie de la carretera.

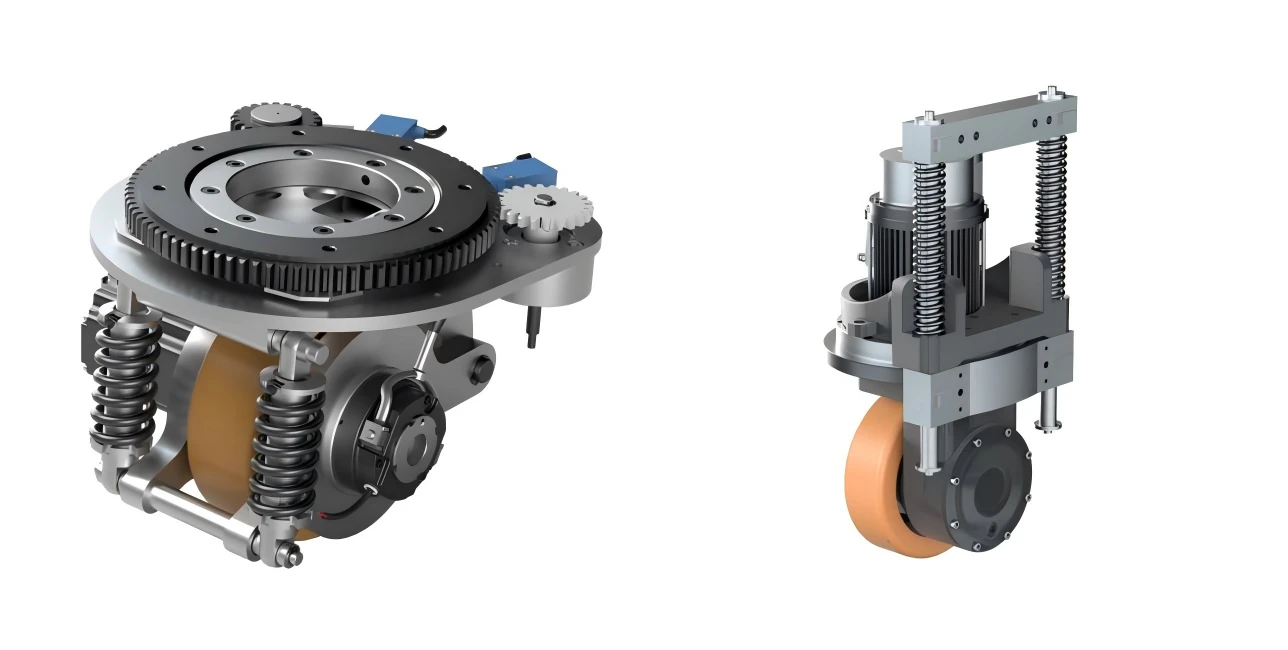

3. Tipos comunes de estructuras flotantes-que absorben impactos de AGV

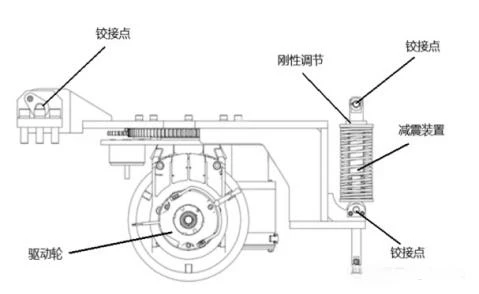

(1) Tipo oscilante articulado
La unidad motriz está conectada al chasis a través de una junta pivotante y puede oscilar bajo el par de recuperación generado por un resorte. Esta estructura proporciona amplificación mecánica, permitiendo que una fuerza de resorte relativamente pequeña genere una gran fuerza de contacto con el suelo. Sin embargo, la relación entre el recorrido flotante y la compresión del resorte no es lineal.
Aunque la adaptabilidad es fuerte, existen diferencias de carga bidireccionales. Durante la operación cuesta arriba, la carga de las ruedas motrices aumenta significativamente, lo que requiere una cuidadosa verificación de la resistencia estructural. Este tipo se utiliza ampliamente en AGV-de servicio pesado donde el espacio de instalación es suficiente.

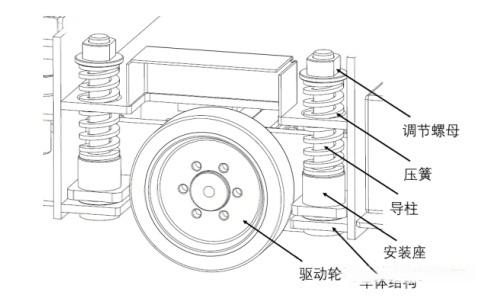

(2) Tipo de columna guía vertical
La unidad de accionamiento flota verticalmente a lo largo de columnas guía lineales o casquillos guía, amortiguando los impactos mediante resortes de compresión. La estructura es compacta, rentable-y fácil de mantener.
Un requisito de diseño crítico es que las columnas guía deben estar dispuestas simétricamente y centradas con respecto al punto de contacto de la rueda-con el suelo. Una alineación inadecuada puede generar momentos adicionales, provocando atascos o desgaste anormal. Este tipo es adecuado para AGV de carga ligera- a media-con restricciones estrictas de altura.

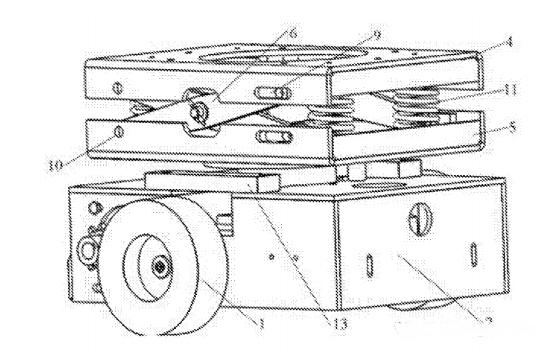

(3) Tipo de enlace-de tijera
El movimiento flotante se realiza a través de un mecanismo de articulación de tijera y, a menudo, se integra con módulos de dirección diferencial para ahorrar espacio de instalación. Sin embargo, cuando las ruedas motrices izquierda y derecha encuentran diferentes alturas de la carretera, la estructura carece de autoadaptabilidad y puede provocar el levantamiento diagonal del chasis.
Este tipo se utiliza principalmente en módulos de dirección diferencial integrados específicos y ofrece una adaptabilidad relativamente pobre a superficies de carreteras irregulares en general.

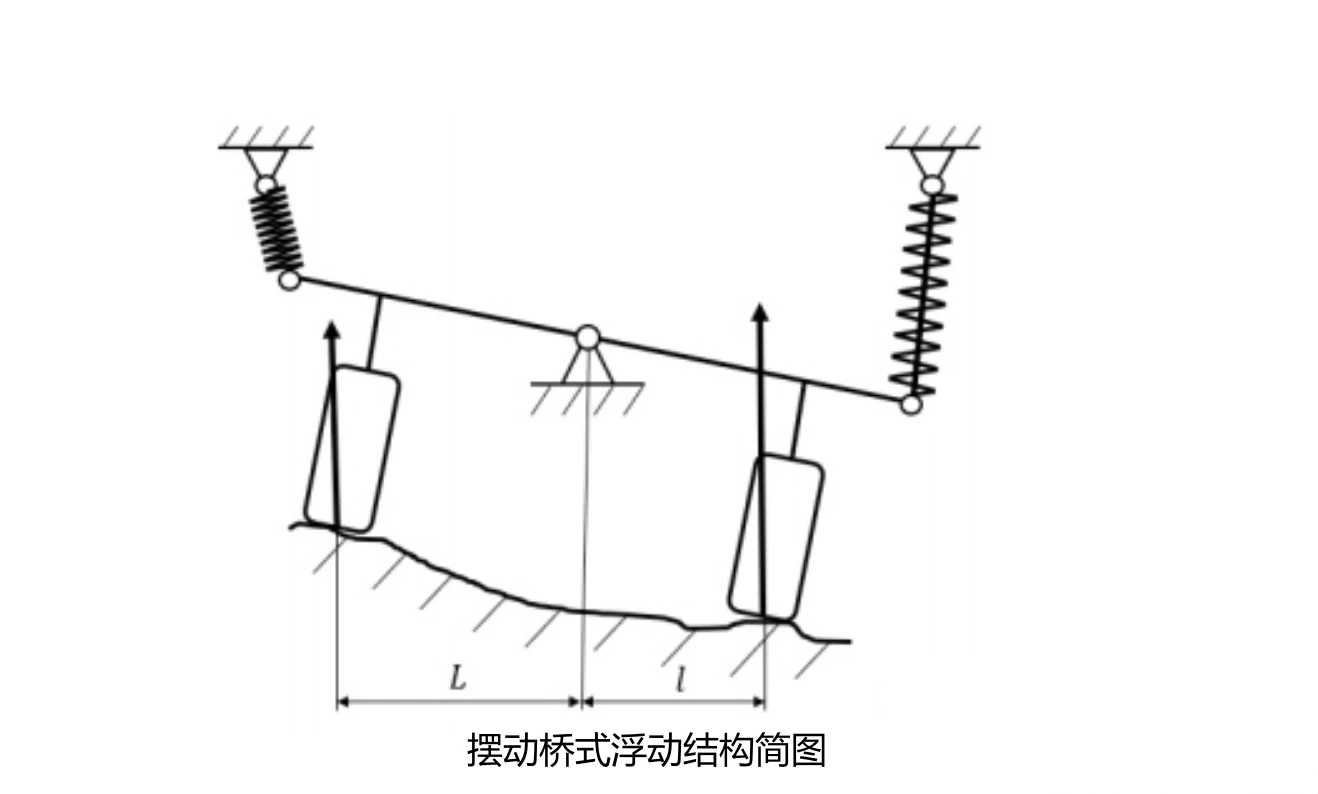

(4) Tipo de eje oscilante-
Dos ruedas están montadas rígidamente sobre un solo eje que puede girar alrededor de una bisagra central. Los desniveles de la carretera se solucionan girando todo el eje, tratando efectivamente las dos ruedas como una única rueda virtual grande.
En los sistemas de múltiples-ruedas, se pueden combinar múltiples ejes oscilantes para reducir el sistema de ruedas a una configuración equivalente de tres-puntos de contacto con el suelo, resolviendo fundamentalmente los problemas de conexión a tierra. Esta estructura es simple y robusta, lo que la hace muy adecuada para AGV de múltiples-ruedas, de servicio pesado-y de exterior.

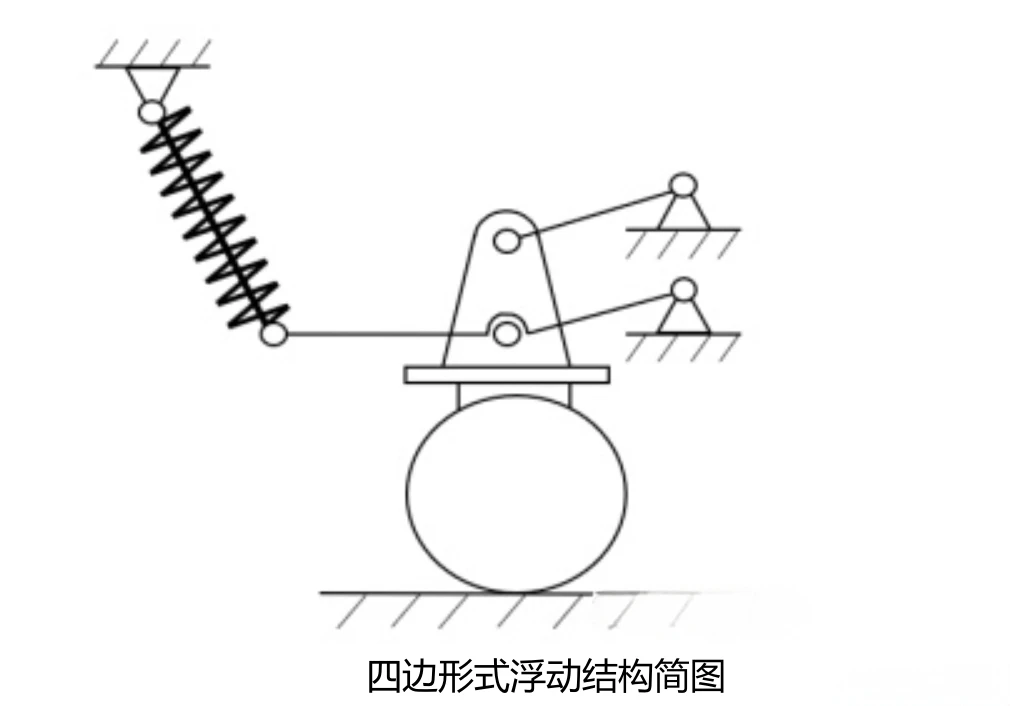

(5) Cuatro-tipo de vínculo
Basada en el principio de varillaje de paralelogramo, la estructura de cuatro-barrilamiento permite la flotación vertical manteniendo al mismo tiempo la orientación constante de la unidad motriz. En comparación con los tipos de columpio articulado, las fuerzas permanecen colineales, lo que elimina las cargas de torsión durante el movimiento flotante.
Aunque estructuralmente es más complejo y consume más espacio-, este diseño proporciona una estabilidad superior y es muy adecuado para AGV de servicio pesado-con requisitos estrictos de posición de las ruedas, como los AGV de tipo carretilla elevadora-que utilizan ruedas motrices verticales de AGV.
4. Guía de comparación y selección de estructuras flotantes-que absorben impactos
Comparación de tipos comunes de estructuras flotantes
| Tipo de estructura | Adaptabilidad vial | Requisito de espacio | Principales ventajas | Limitaciones | Aplicaciones típicas |
|---|---|---|---|---|---|
| Tipo de columpio articulado | Excelente | Medio | Alta ganancia mecánica, gran adaptabilidad, tecnología madura | Diferencia de carga bidireccional; carga de torsión potencial en la unidad motriz | Ruedas motrices-direccionales de alta resistencia; diseños con suficiente espacio |
| Tipo de columna de guía vertical | Bien | Pequeño | Estructura compacta, bajo costo, fácil mantenimiento. | Altamente sensible a la alineación de la columna guía; riesgo de atasco | AGV de carga ligera- a media-; aplicaciones con estrictas restricciones de altura |
| Tipo de enlace de tijera- | Relativamente pobre | Grande | Fácil integración con módulos de dirección diferencial | Poca adaptabilidad a condiciones irregulares de la carretera de izquierda-derecha; gran ocupación de espacio | Unidades de accionamiento de dirección diferencial integradas |
| Giro-Tipo de eje | Excelente (multi-rueda) | Grande | Principio simple y robusto; fuerte capacidad de contacto con el suelo-multi{0}}ruedas | Estructura voluminosa; Grandes requisitos de espacio vertical y lateral. | AGV para exteriores de servicio pesado-multi{0}}ruedas; AGV tipo maquinaria de construcción |
| Cuatro-tipos de vinculación | Excelente | Mediano a grande | Actitud constante de la rueda durante la flotación; sin carga de torsión adicional; rendimiento estable | Estructura más compleja; mayor costo | AGV para carretillas elevadoras de alta-precisión y-servicio pesado; aplicaciones con requisitos estrictos de actitud de las ruedas |
Resumen de recomendaciones de selección
Diseños de transmisión diferencial:
Cuando los objetivos principales son una estructura compacta y un bajo costo, el tipo de columna guía vertical es una opción adecuada. Si se requiere la integración de la dirección y el espacio de instalación lo permite, se puede considerar el tipo de enlace de tijera-. Para aplicaciones con altos requisitos de adaptabilidad a la carretera y precisión del movimiento, se recomienda el tipo de giro articulado o el tipo de cuatro-enganche.
Diseños de transmisión de dirección:
Las estructuras de columnas guía verticales se utilizan ampliamente en aplicaciones de carga ligera- a media-. En escenarios de carga pesada-, el tipo de giro articulado es la solución principal. Para los AGV tipo carretilla elevadora-donde se requiere una estricta alineación vertical de la rueda motriz, el tipo de cuatro-enganche ofrece claras ventajas.
Diseños especiales de múltiples-ruedas-para trabajos pesados o exteriores:
El tipo de eje oscilante-, o combinaciones de múltiples ejes oscilantes, representa una de las soluciones más efectivas para garantizar un contacto confiable con el suelo en terrenos complejos e irregulares.
5. Conclusión
Las estructuras flotantes-que absorben los impactos forman la interfaz crítica entre un AGV y el suelo. Su desempeño determina directamente la capacidad operativa y la confiabilidad del vehículo en entornos complejos. El núcleo del diseño de la suspensión radica en hacer coincidir con precisión los parámetros del resorte con las condiciones operativas específicas-incluidos los perfiles de la carretera, los niveles de carga y la velocidad del vehículo-al mismo tiempo que se satisfacen múltiples restricciones, como el contacto de múltiples-ruedas con el suelo, el equilibrio de carga, el rendimiento antideslizante-y la amortiguación de impactos.
En la actualidad, las estructuras articuladas de columna guía vertical y oscilante dominan los AGV con tracción diferencial-y dirección-debido a sus respectivas ventajas. Cuatro-estructuras de varillaje demuestran un rendimiento excepcional en aplicaciones-de servicio pesado-de gama alta, mientras que las estructuras de eje oscilante-proporcionan soluciones únicas y efectivas para AGV de exterior de servicio pesado-multi{7}}ruedas.
De cara al futuro, a medida que los escenarios de aplicación de AGV continúan expandiéndose y profundizándose, se espera que las tecnologías de suspensión activa y semi{0}}activa, así como los sistemas de suspensión adaptativa inteligentes integrados con la percepción de la carretera, se conviertan en direcciones de desarrollo clave para abordar requisitos de rendimiento dinámico más altos y entornos operativos más extremos.
