Lifting And Rotating Mechanism
1t
2t
300
500
Lifting and Rotating Mechanism-1.5t
Lifting and Rotating Mechanism-1t
Lifting and Rotating Mechanism-300kg
Lifting and Rotating Mechanism-500kg

Mecanismo de elevación y rotación

PLT suministra mecanismos de elevación y rotación de alta calidad, diseñados para el levantamiento y rotación precisos en aplicaciones industriales. Con 22 años de experiencia en fabricación, ofrecemos soluciones confiables para mejorar el rendimiento y la eficiencia de su sistema.

Envíeconsulta

Introducción del producto

Introducción

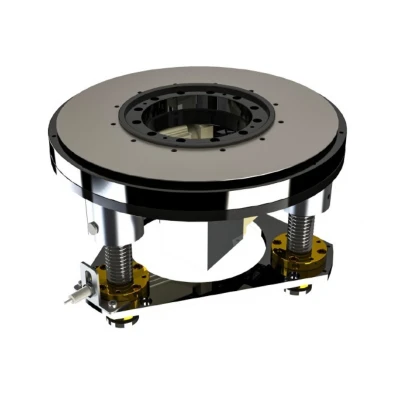

El mecanismo de elevación y rotación de PLT está diseñado para una alta precisión y confiabilidad, ofreciendo una solución robusta para aplicaciones industriales de servicio pesado. Con un diseño de autobout, garantiza la estabilidad durante los cortes de energía, mientras que su unidad de tornillo de bola optimizada ofrece un movimiento lineal preciso, ideal para tareas que requieren posicionamiento preciso. Con una alta capacidad de carga de hasta 300 kg, puede manejar fácilmente cargas estáticas y dinámicas. El diseño compacto permite una instalación flexible en espacios limitados, y admite varias configuraciones de motor para satisfacer diversas necesidades de energía. Construido con materiales avanzados, garantiza un rendimiento duradero y una alta estabilidad.

Parámetro (especificación)

Modelo	PLT-DSJG300	PLT-DSJG500	PLT-DSJG1000	PLT-DSJG1500
Tipo de motor	永磁同步伺服电机
Poder [W]	400	400	600	1000
Voltaje [V]	48	48	48	48
Actual [a]	11.95	11.95	16.5	26.4
Velocidad [RPM]	3000	3000	3000	3000
Torque nominal [NM]	1.27	1.27	1.91	3.18
Peak Torque [NM]	64	3.2	4.78	7.95
Capacidad de elevación [kg]	300	500	1000	1500
Calificación IP	65	65	65	54
Accidente cerebrovascular [mm]	60	60	60	60
Relación de engranaje de reducción [I]	30	30	30	40
Relación de accionamiento de tornillo [i]	6	8.3	10	5.3
Tiempo de rotación de 90 grados [S]	1	1.5	1.3	2.6
Especificación de hilo [MM]	T25x5	T32x5	T35x6	T45x6
Velocidad de elevación [mm/s]	8.36	8.3	10	7.5
Tiempo de levantamiento [s]	7.2	7.2	6	8
Sensor de límite	NPN	NPN	NPN	NPN
Estructura de elevación Peso total [kg]	25	35	50	90
Número de motores	1	2	2	2

Descargar

Productos PDF Dibujo

Plt-dsjg 300-60-400. PDF

Plt-dsjg 500-60-400. PDF

Plt-dsjg 1000-60-600. PDF

Plt-dsjg 1500-100-1500. PDF

Productos Dibujos 3D

Plt-ddsjg 300-60-400 (3d) .zip

Plt-ddsjg 500-60-400 (3d) .zip

Plt-ddsjg 1000-60-600 (3d) .zip

Plt-ddsjg 1500-100-1000 (3d) .zip

Aplicaciones

Carretillas elevadoras

La rueda de conducción de doble rueda puede proporcionar una excelente maniobrabilidad y estabilidad para las carretillas elevadoras. En los pasillos de almacén estrechos, la rueda de conducción de doble rueda puede lograr un radio de giro más pequeño, lo que permite que las carretillas elevadoras manejaran fácilmente los productos y operen de manera flexible en espacios limitados. Por ejemplo, en grandes centros de logística, las carretillas elevadoras equipadas con la rueda de conducción de doble rueda pueden eliminar de manera rápida y precisa los productos de los estantes y transportarlos a ubicaciones designadas.

Camiones de mano

Ya sean camiones manuales o eléctricos, la rueda de conducción de doble rueda puede mejorar su eficiencia de manejo y conveniencia operativa. En el área de carga y descarga de carga, los camiones manuales pueden ajustar las direcciones de manera más flexible para adaptarse a diferentes entornos de trabajo. Por ejemplo, en el manejo de la carga portuaria, la rueda de conducción de doble rueda puede permitir que los camiones manuales muevan bienes de manera eficiente en áreas de muelle llena de gente.

Líneas de producción automatizadas

En las líneas de producción automatizadas, la rueda de conducción de doble rueda puede controlar con precisión el movimiento y el posicionamiento del equipo para garantizar la alta eficiencia y estabilidad del proceso de producción. Por ejemplo, en las fábricas de fabricación de automóviles, la rueda de conducción de doble rueda puede transportar robots u otros equipos automatizados y moverse rápidamente entre diferentes estaciones de producción para mejorar la eficiencia de producción.
